干機加的都知道，換刀和對刀是個技術活，換刀后，刀具補償設置正確與否，直接關系到加工產品的精度，誤差過大甚至將造成批量次品或廢品；傳統的換刀、對刀以及刀具補償?shù)脑O(shè)置，需要金粉自己的經驗和手熟度來把控，耗時比較長，需要反復試切，有沒有輕松一點的方式呢？當然了！小編今天給您推薦一款系統，保證1分鐘內完成換刀和對刀，并且保證精度！

PSC切削系統國際標準名稱為“帶有法蘭接觸面的多棱錐接口”，于2008年正式入列ISO標準，其標準號為“ISO26623”；2016年，我國等效采用ISO26623標準，誕生并頒布國家標準GB/T32577。

01PSC切削系統應用于車削加工時

傳統車削系統拆裝不便，如需完成一把刀的拆換與精準對刀，需要耗時15分鐘左右。同時，因其系統剛性較差，刀具的切削參數和使用壽命受到相應的制約，在一定程度上，增加了制造成本，降低了生產效率。

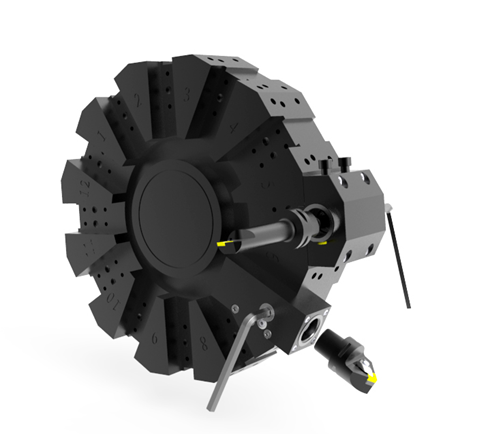

森泰英格PSC車刀與車刀座

PSC車削應用的優勢
高剛性:采用過定位接口技術，從而具備超強連接剛性,極大程度上改善了刀具的抗振動性能，提升了刀具切削效率和使用壽命！
快捷換裝:配合扭矩扳手，1分鐘以內即可完成拆換，顯著縮短了裝夾和換刀時間，實現了極高的刀具靈活性，從而使機床達到最佳利用率。
高定位精度:重復裝夾定位精度高，無需每次使用時重新對刀，如遇拆下后安裝，可保證安裝精度小于0.005mm，真正實現即裝即用。
縮短對刀時間:可以機外對刀，將其尺寸補正時間縮短至30”內。
精準冷卻:采用高壓冷卻方式，將高壓冷卻液從機床貫穿刀具，輸送至切削刃，以此提升刀具性能和零件精度。

系統剛性

PSC車刀與傳統車刀的對比本實驗是將PSC車刀和傳統車刀進行對比，讓兩者分別對工件進行端面和外圓車削加工，被切材料為45#鋼，尺寸Φ100×115。對比車削試驗中，切削速度設180m/min，走刀進給0.2mm/rev，每刀切深1mm。

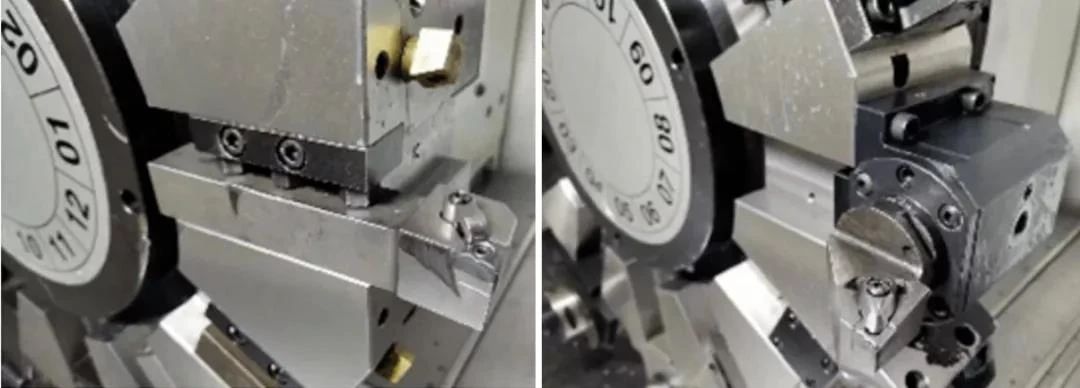

兩種車刀的夾持狀態如圖所示：

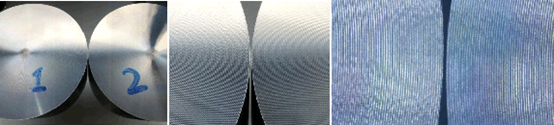

加工完成后，觀察兩個工件的端面（左為傳統車刀加工，右為PSC車刀加工），用顯微鏡將表面細節放大兩次，如下圖：

圖1(左為傳統車刀加工，右為PSC車刀加工)

圖2(左為傳統車刀加工，右為PSC車刀加工)

圖3(左為傳統車刀加工，右為PSC車刀加工)

由上圖觀察可知，兩種車刀雖都能完成足夠平整的端面加工，但如圖2及圖3放大后所示，右側工件表面相比左側而言，其表面刀尖軌跡更為整齊，光潔度更優。由此可見，PSC車刀在加工過程中更為穩定，工件表面產生的擠壓波紋更小。在同一組參數下，PSC車刀加工工件表面質量更高，切削過程對切削刀具的損傷更小。
綜上所述，相比傳統車刀，PSC車刀具有更高的壽命和更佳的表面加工質量。

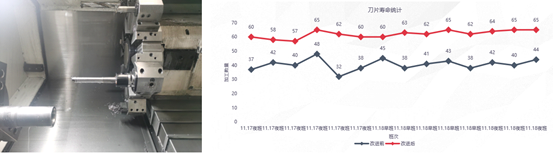

加工案例—驅動軸孔加工

效果：刀片刀桿及切削參數未變前提下，單刀尖平均壽命從40件左右提升至60件左右！

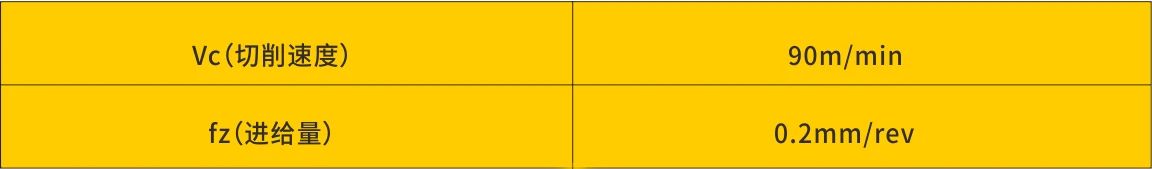

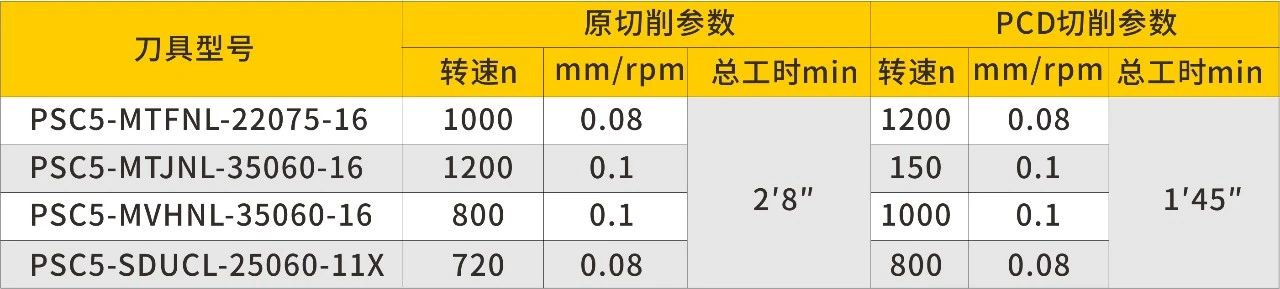

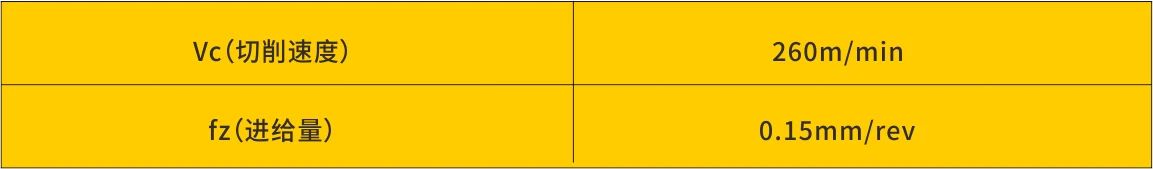

加工參數：

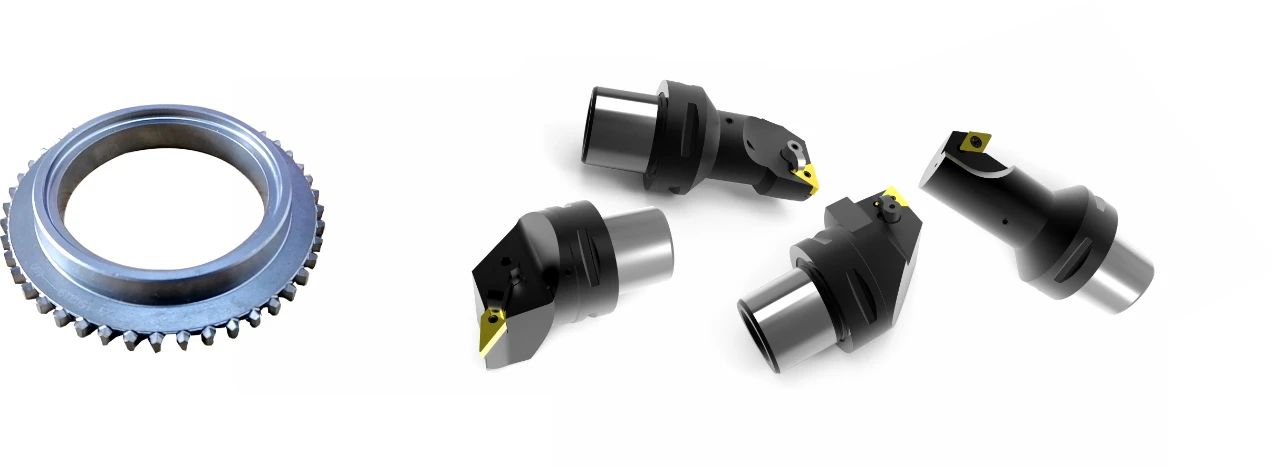

加工案例——齒輪硬車

使用PSC刀具配合CBN刀片進行硬車加工！

效果：在不改變刀片磨損換刀標準的前提下，將加工效率提升約18%。

02PSC切削系統應用于多任務機床時

PSC刀柄

多任務機床是一種全新的創新機床設計，目前正被大量應用于當代機械切削加工中。相較于傳統的切削機床，它可以集中多道加工工序，從而減少零件的裝夾次數及序間停滯，能縮短產品交付周期。
多任務機床通常集合了車與銑的功能，將車削加工與銑削加工合為一體。因此，多任務機床要求主軸具備將傳統加工中心與車床應用相結合的能力，使得此類機床主軸接口的選擇尤為重要：需具備高抗彎剛性、高扭矩傳遞能力、以及精準的刀具中心定位。PSC工具系統即是滿足多任務機床的要求的最佳選擇。
PSC液壓刀柄

森泰英格創新升級了原有的液壓刀柄系列，完成了液壓刀柄的完美蝶變。隨著PSC工具系統的成功研發投產，PSC液壓刀柄系列產品也應運而生。該系列采用鯊魚鰓專利防滑設計，經過特殊工藝制造，具備高動平衡性、高精度、超大扭矩等特點。

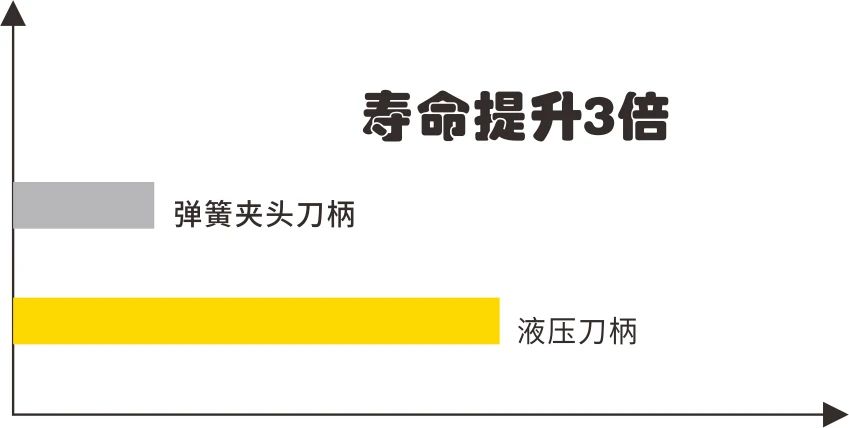

加工案例——切削對比

刀具型號：φ10硬質合金麻花鉆

使用機床：加工中心

零件材料：45鋼（300HB~350HB）

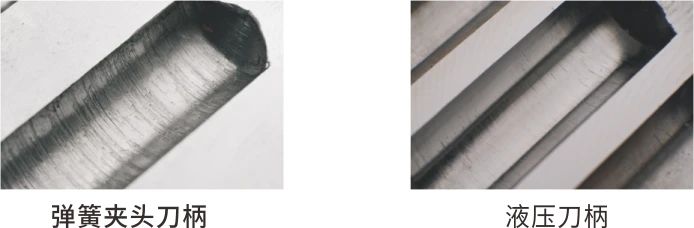

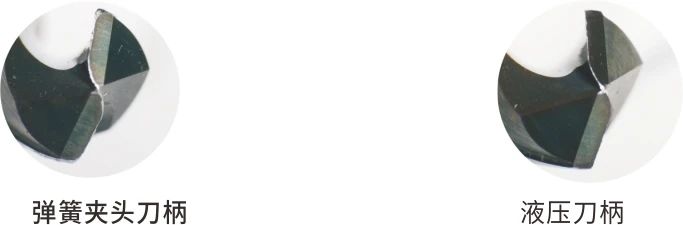

鉆尖磨損：（加工100個孔）

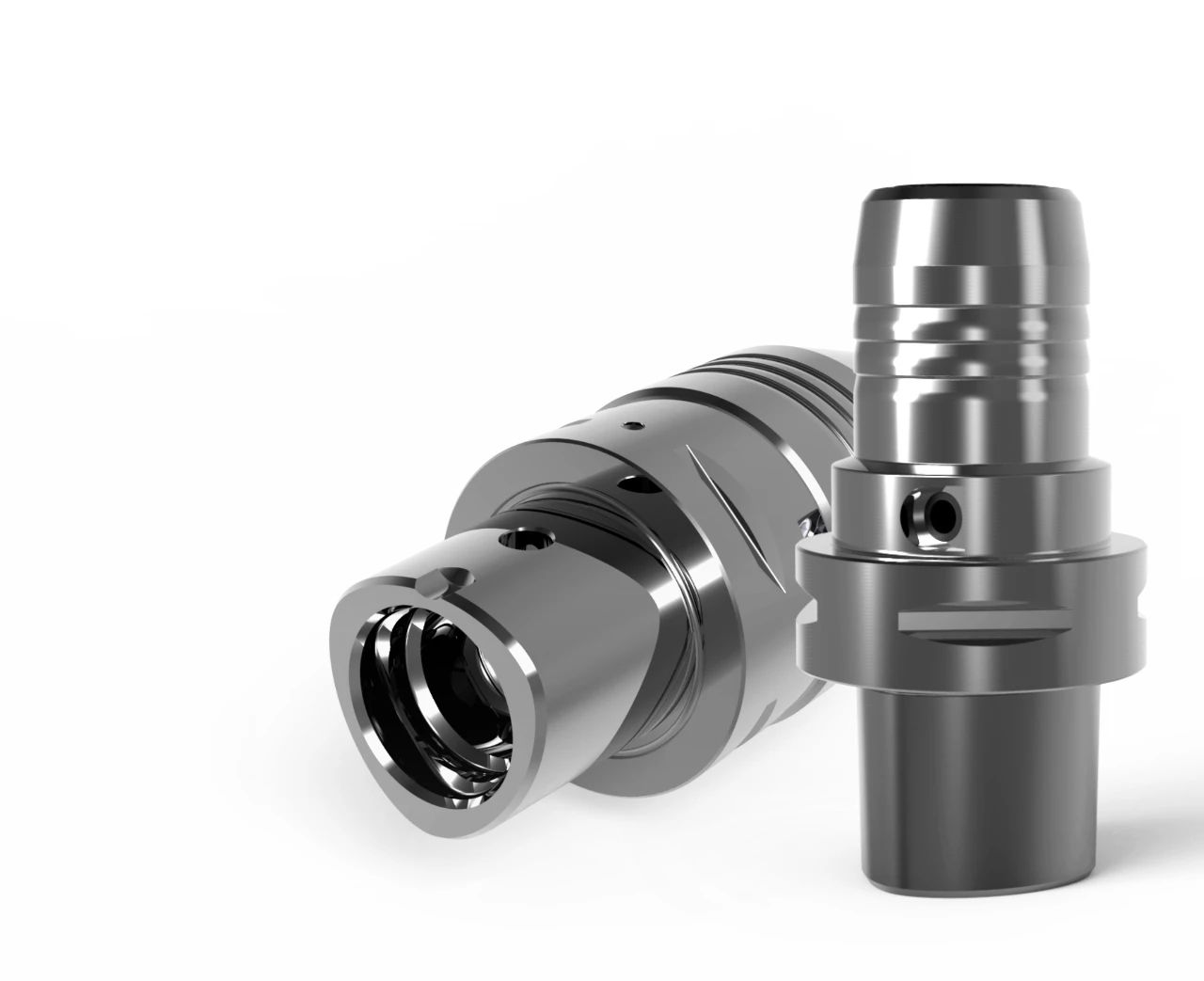

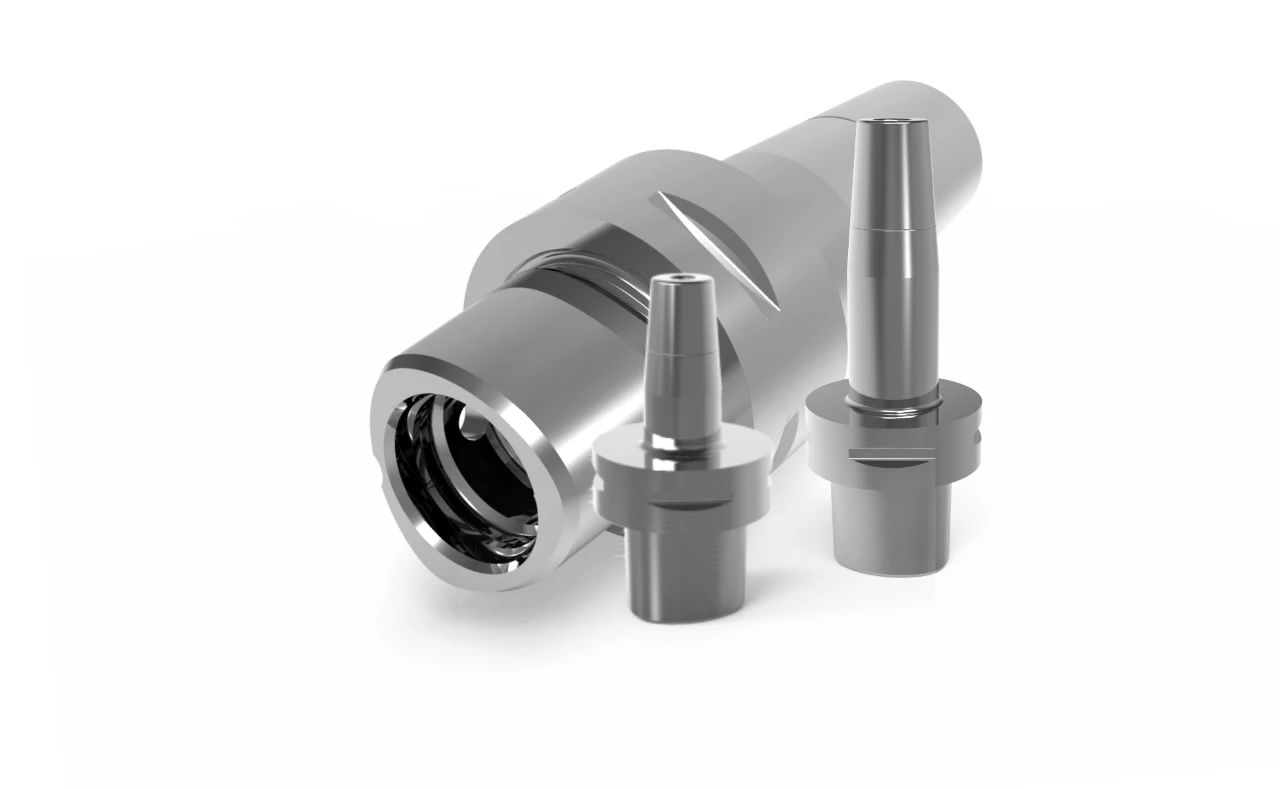

PSC熱裝刀柄

森泰英格于2003年研發成功熱裝刀柄，經歷近20年的持續改進，其品質達到甚至超過了同類進口產品。應用于多任務機上的熱裝刀柄，結合PSC接口的高剛性、高扭矩傳遞的特點，將為您帶來更高的投資價值回報。三棱錐過定位接口，高剛性及高扭矩傳遞；重復裝夾復位精度≤0.002mm;全系列產品動平衡設計，低風阻，適應高速回轉。“好馬配好鞍”，配以森泰英格自主研發的“ESF系列高性能熱裝機”，為您提供一體化的解決方案，省心、安心、放心！

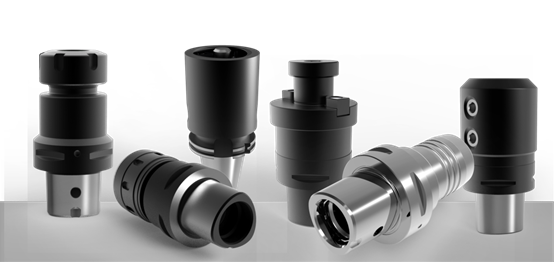

PSC其它常規刀柄

除了以上兩款明星產品外，森泰英格亦能制造其他常規類型刀柄，如側固柄，ER彈簧夾持柄，強力柄，面銑刀柄、PSC等變徑模塊等等，由于延續了PSC接口的高剛性及高精度的等性，使得其均較于其他主軸接口有明顯的使用優勢，在多任務機床被廣泛使用。

03PSC非標定制刀具的應用

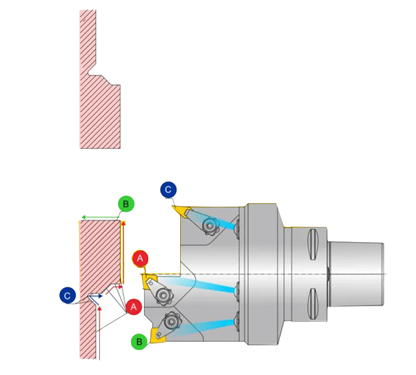

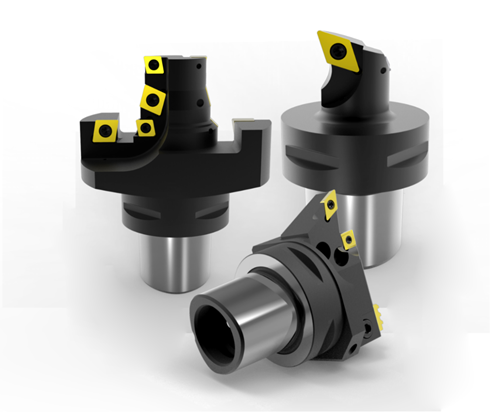

定制PSC刀具的優勢

易于客戶現有設備的PSC系統改造，助力技改提效，非標設計的PSC刀具組合和刀座結合可實現一刀多能，擴充刀庫的可用刀位。根據實際工況，特殊設計的刀體結構可以使刀體的強度和剛度達到最佳匹配，從而減緩振動，提升刀具耐用度。

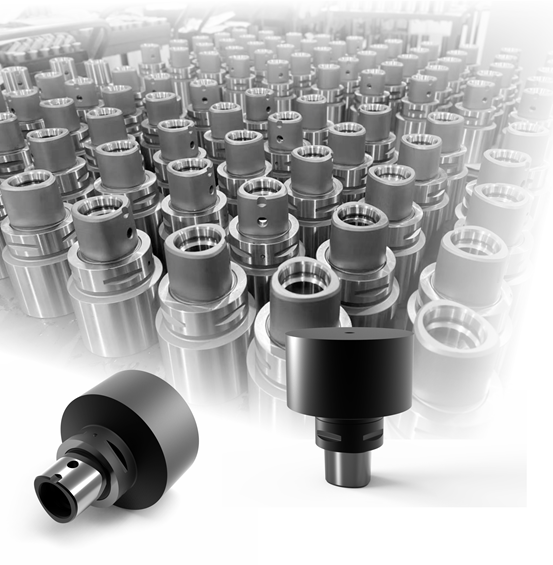

04PSC半成品毛坯

制約PSC非標產品制造的因素

1.PSC主柄制造難度大；

2.PSC非標產品工序長，影響產品快捷交付。

PSC半成品毛坯的應用，解決了PSC主柄制造難度大、非標產品工序長等問題，讓您不再“為柄而憂”。
